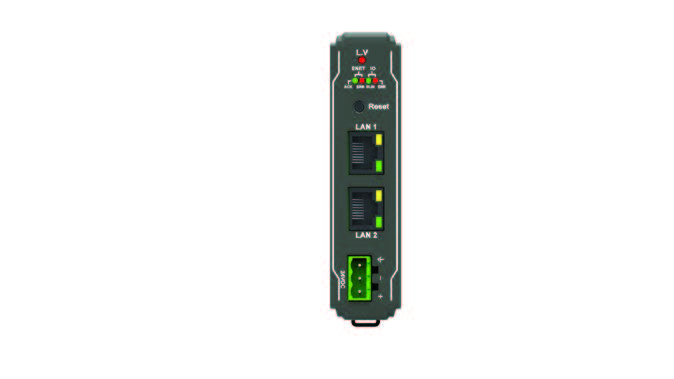

iR-ETN | iR-COP | |||
擴展 I/O 模組 | 連接數量 | 需依據內部匯流排提供電流 | 需依據內部匯流排提供電流 | |
數位輸入點 | Max. 512 | Max. 512 | ||
數位輸入點 | Max. 512 | Max. 512 | ||
類比輸入頻道 | Max. 64 | Max. 64 | ||
類比輸出頻道 | Max. 64 | Max. 64 | ||
資料傳輸率 | 10/100 Mbps | 10/100 Mbps | ||
通訊協議 | Modbus TCP/IP | CANopen Slave | ||
TCP/IP 最大連線數 | 8 Connections | |||
機型規格 | ||||
電源 | 輸入電源 | 24 VDC (-15%/+20%) | 24 VDC (-15%/+20%) | |
額定消耗電流 | Nominal 100mA@24VDC | Nominal 100mA@24VDC | ||
內部匯流排提供電流 | Max 2A@5VDC | Max 2A@5VDC | ||
ETN 匯流排消耗電流 | 220mA@5VDC | 170mA@5VDC | ||
電源隔離 | Ethernet 網路隔離: 有 電源隔離: 有 | Ethernet 網路隔離: 有 電源隔離: 有 | ||
備用保險絲 | ≤ 1.6A 自恢復式保險絲 | ≤ 1.6A 自恢復式保險絲 | ||
規格 | PCB 塗層 | 有 | 有 | |
外殼材質 | 工業塑料 | 工業塑料 | ||
外型尺寸 | 27 x 109 x 81 mm | 27 x 109 x 81 mm | ||
重量 | 約 0.15 kg | 約 0.15 kg | ||
安裝方式 | 35mm DIN 鋁軌固定 | 35mm DIN 鋁軌固定 | ||
防護等級 | IP20 | IP20 | ||
儲存環境溫度 | ‐20° ~ 70°C (‐4° ~ 158°F) | ‐20° ~ 70°C (‐4° ~ 158°F) | ||
操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | 0° ~ 55°C (32° ~ 131°F) | ||
相對環境濕度 | 10% ~ 90% (非冷凝) | 10% ~ 90% (non‐condensing) | ||
抗震動 | 符合 EN 60068‐2‐6 / EN 60068‐2‐27 | 符合 EN 60068‐2‐6 / EN 60068‐2‐27 | ||
EMC Immunity | 符合 EN 55032: 2012+AC: 2013, Class A EN 61000‐6‐4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000‐6‐2:2005 | 符合 EN 55032: 2012+AC: 2013, Class A EN 61000‐6‐4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000‐6‐2:2005 |
