外迫式電纜固定頭(公制螺紋)
外迫式電纜固定頭(公制螺紋)
外迫式電纜固定頭(公制螺紋)
| 材質： | UL合格之NYLON 66（黑色）防火等級 94V-2，絕緣佳，不易老化，夾緊圈為熱可塑彈性體(TPE)材質。 | ||||||||||||
| 用途： | 可廣泛應用於各種配電盤、機械控制箱、數位顯示板、自動控制配電盤、電氣設備、太陽能發電系統配線、電信及網路通訊、監視系統、視聽音響、LED照明設備、交通號誌、事務儀器等電器製品的電線電纜固定之用。AG-D系列，體積較小可適用在箱體小，空間不足處。 | ||||||||||||
| 用法： | 先將本體置於基板上，以螺帽固定之，再將電線套入夾緊圈，最後以迫緊頭將其迫緊固定，並達到防水、防塵之功能。 | ||||||||||||
| 特點： | 1. 本體與夾緊爪一體成型，裝配省時、便利。 2. 本產品之迫緊頭採外迫方式迫緊，徒手操作即可牢牢夾緊，省力、簡捷。 3. IP68防塵、防水測試合格。 | ||||||||||||

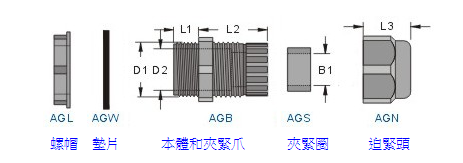

| ※ | 若分開訂購各零件時，請在型號後面加上各代號：螺帽(L) 墊片(W) 本體(B) 夾緊圈(S) 迫緊頭(N) 例：訂購AG-12螺帽，型號為AGL-12。 | ||||||||||||
 | |||||||||||||
| 單位：mm | |||||||||||||
| 型 號 Item No. | 螺牙規格 Thread | 鐵板孔徑 Mounting Hole | 螺紋外徑 D1 | 最大出線孔徑 D2 | 夾緊圈 B1 | 螺紋長度 L1 | 接合長度 L2 | 迫緊頭長度 L3 | 適用電纜 Cable Range | 包 裝 Packing | |||
| AG-12 | M12xP1.25 | 12.0~12.3 | 12.0 | 8.3 | 6.9 | 7.9 | 19.6 | 13.6 | 3 ~ 6.5 | 50 pcs / 包 | |||
| AG-12L | M12xP1.5 | 12.0~12.3 | 12.0 | 8.3 | 6.9 | 7.9 | 19.6 | 13.6 | 3 ~ 6.5 | ||||
| AG-12H | M12xP1.25 | 12.0~12.3 | 12.0 | 8.3 | 6.9 | 7.9 | 19.6 | 13.6 | 3 ~ 7.5 | ||||
| AG-12HL | M12xP1.25 | 12.0~12.3 | 12.0 | 8.3 | 6.9 | 9.0 | 19.6 | 13.6 | 3 ~ 7.5 | ||||
 | AG-16 | M16xP1.5 | 16.0~16.3 | 16.0 | 10.9 | 10.5 | 15.5 | 23.4 | 16.9 | 5 ~ 10 | |||
| AG-16S | M16xP1.5 | 16.0~16.3 | 16.0 | 10.9 | 10.5 | 10.0 | 23.4 | 16.9 | 5 ~ 10 | ||||
| AG-20 | M20xP1.5 | 20.0~20.3 | 20.0 | 15.0 | 14.0 | 15.0 | 28.5 | 18.5 | 10 ~ 14 | |||
| AG-20S | M20xP1.5 | 20.0~20.3 | 20.0 | 15.0 | 14.0 | 10.0 | 28.5 | 18.5 | 10 ~ 14 | |||
| AG-25 | M25xP1.5 | 25.0~25.4 | 25.0 | 18.6 | 18.4 | 15.2 | 29.4 | 22.3 | 13 ~ 18 | |||
| AG-25S | M25xP1.5 | 25.0~25.4 | 25.0 | 18.6 | 18.4 | 10.0 | 29.4 | 22.3 | 13 ~ 18 | |||
| AG-32 | M32xP1.5 | 32.0~32.4 | 32.0 | 27.1 | 25.0 | 14.7 | 34.5 | 25.7 | 18 ~ 25 | 25 pcs / 包 | ||
| AG-40 | M40xP1.5 | 40.0~40.4 | 40.0 | 33.7 | 33.0 | 18.4 | 41.7 | 31.3 | 22 ~ 32 | 10 pcs / 包 | ||
| AG-50 | M50xP1.5 | 50.0~50.4 | 50.0 | 41.9 | 40.0 | 17.8 | 44.2 | 31.3 | 30 ~ 38 | ||||
| AG-63 | M61xP1.5 | 61.0~61.4 | 61.0 | 55.0 | 44.0 | 18.5 | 44.6 | 32.7 | 34 ~ 44 | ||||
| AG-63M | M63xP1.5 | 63.0~63.4 | 63.0 | 54.9 | 44.0 | 18.5 | 44.6 | 32.7 | 34 ~ 44 | ||||
| AG-63L | M63xP1.5 | 63.0~63.4 | 63.0 | 56.6 | 51.5 | 25.4 | 49.0 | 36.8 | 42 ~ 50 | ||||
| ※D系列迫緊頭比原本的小，所以適用電纜外徑比較小，但鐵板孔徑不變。 單位：mm | |||||||||||||
| AG-12D | M12xP1.5 | 12.0~12.3 | 12.0 | 7.3 | 6.5 | 8.0 | 19.7 | 12.7 | 3 ~ 6.5 | 50 pcs / 包 | |||
| AG-16D | M16xP1.5 | 16.0~16.3 | 16.0 | 10.7 | 10.1 | 8.2 | 23.3 | 16.1 | 5 ~ 10 | ||||
| AG-20D | M20xP1.5 | 20.0~20.3 | 20.0 | 14.1 | 12.4 | 10.0 | 25.0 | 18.1 | 8 ~ 12 | |||
| AG-25D | M25xP1.5 | 25.0~25.4 | 25.0 | 18.0 | 17.1 | 10.0 | 30.0 | 20.0 | 11 ~ 17 | |||
| AG-32D | M32xP1.5 | 32.0~32.4 | 32.0 | 25.7 | 21.2 | 10.0 | 35.4 | 24.1 | 15 ~ 21 | 25 pcs / 包 | ||
| AG-40D | M40xP1.5 | 40.0~40.4 | 40.0 | 32.7 | 28.2 | 10.0 | 39.4 | 27.5 | 20 ~ 28 | 10 pcs / 包 | ||
| AG-50D | M50xP1.5 | 50.0~50.4 | 50.0 | 42.2 | 35.3 | 12.0 | 43.4 | 31.6 | 27 ~ 35 | ||||
| AG-63D | M63xP1.5 | 63.0~63.4 | 63.0 | 55.0 | 42.4 | 16.7 | 46.4 | 33.7 | 32 ~ 42 | |||
