外迫式電纜固定頭(PF螺紋)
外迫式電纜固定頭(PF螺紋)
外迫式電纜固定頭(PF螺紋)
| 材質： | UL合格之NYLON 66（黑色）防火等級 94V-2，絕緣佳，不易老化，夾緊圈為熱可塑彈性體(TPE)材質。 | |||||||||||
| 用途： | 可廣泛應用於各種配電盤、機械控制箱、數位顯示板、自動控制配電盤、電氣設備、太陽能發電系統配線、電信及網路通訊、監視系統、視聽音響、LED照明設備、交通號誌、事務儀器等電器製品的電線電纜固定之用。 | |||||||||||
| 用法： | 先將本體置於基板上，以螺帽固定之，再將電線套入夾緊圈，最後以迫緊頭將其迫緊固定，並達到防水、防塵之功能。 | |||||||||||
| 特點： | 1. 本體與夾緊爪一體成型，裝配省時、便利。 2. 本產品之迫緊頭採外迫方式迫緊，徒手操作即可牢牢夾緊，省力、簡捷。 | |||||||||||

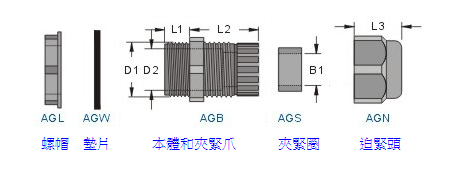

| ※ | 若分開訂購各零件時，請在型號後面加上各代號：螺帽(L) 墊片(W) 本體(B) 夾緊圈(S) 迫緊頭(N)例：訂購AGJ-14螺帽，型號為AGJL-14 | |||||||||||
 | ||||||||||||
| ※AGJ-17, AGJ-34符合IP68。 單位：mm | ||||||||||||
| 型 號 Item No. | 螺牙規格 Thread | 鐵板孔徑 Mounting Hole | 螺紋外徑 D1 | 最大出線孔徑 D2 | 夾緊圈 B1 | 螺紋長度 L1 | 接合長度 L2 | 迫緊頭長度 L3 | 適用電纜外徑 Cable Range | 包 裝 Packing | ||
 | AGJ-14 | PF 1/4 | 14.0~14.3 | 14.0 | 8.2 | 6.5 | 8.00 | 19.6 | 13.2 | 3 ~ 6.5 | 50 pcs / 包 | |
| ※ | AGJ-17 | PF 3/8 | 17.0~17.3 | 17.0 | 10.8 | 10.3 | 14.70 | 23.5 | 16.8 | 5 ~ 10 | ||
| AGJ-21 | PF 1/2 | 21.0~21.3 | 21.0 | 14.9 | 14.0 | 12.90 | 28.3 | 18.4 | 10 ~ 14 | ||
| AGJ-58 | PF 5/8 | 23.0~23.3 | 23.0 | 14.9 | 14.0 | 12.90 | 28.3 | 18.4 | 10 ~ 14 | |||
| AGJ-27 | PF 3/4 | 27.0~27.3 | 27.0 | 18.5 | 18.0 | 14.70 | 29.1 | 22.3 | 13 ~ 18 | ||
| ※ | AGJ-34 | PF 1 | 34.0~34.4 | 34.0 | 26.0 | 25.0 | 14.84 | 34.5 | 25.7 | 18 ~ 25 | 25 pcs / 包 | |
| AGJ-112 | PF 1 1/2 | 48.0~48.4 | 48.0 | 42.0 | 40.0 | 17.70 | 44.1 | 31.3 | 30 ~ 38 | 10 pcs / 包 | ||
| AGJ-2 | PF 2 | 61.0~61.4 | 61.0 | 55.0 | 44.0 | 18.50 | 44.6 | 32.7 | 34 ~ 44 | |||
| ※AG-16F, AG-20F為PF1/2（14牙），免用螺帽可直接固定於限動開關及微動開關上。 | ||||||||||||
| ※ | AG-16F | PF 1/2 | 20.8~21.1 | 20.8 | 11.0 | 10.0 | 9.50 | 20.7 | 18.7 | 5 ~ 10 | 50 pcs / 包 | |
| ※ | AG-20F | PF 1/2 | 20.8~21.1 | 20.8 | 14.6 | 13.0 | 9.30 | 24.1 | 18.5 | 6 ~ 13 | ||
