外迫式電纜固定頭(NPT牙)
外迫式電纜固定頭(NPT牙)
外迫式電纜固定頭(NPT牙)
| 材質： | UL合格之NYLON 66（黑色）防火等級 94V-2，絕緣佳，不易老化，夾緊圈為熱可塑彈性體(TPE)材質。 | ||||||||||
| 用途： | 可廣泛應用於各種配電盤、機械控制箱、數位顯示板、自動控制配電盤、電氣設備、太陽能發電系統配線、電信及網路通訊、監視系統、視聽音響、LED照明設備、交通號誌、事務儀器等電器製品的電線電纜固定之用。 | ||||||||||
| 用法： | 先將本體直接鎖入，再將電線套入夾緊圈，最後以迫緊頭將其迫緊固定，並達到防水、防塵之功能。 | ||||||||||
| 特點： | 1. 本體與夾緊爪一體成型，裝配省時、便利。 2. 本產品之迫緊頭採外迫方式迫緊，徒手操作即可牢牢夾緊，省力、簡捷。 3. IP68防塵、防水測試合格(需加墊片)。 | ||||||||||

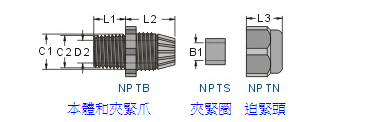

| ※ | 若分開訂購各零件時，請在型號後面加上各代號：本體(B) 夾緊圈(S) 迫緊頭(N)例：訂購NPT-14本體，型號為NPTB-14。 | ||||||||||
 | |||||||||||
| 本產品不附墊片及螺帽，螺帽及墊片可另購 單位：mm | |||||||||||
| 型 號 Item No. | 螺牙規格 NPT Thread | 鐵板孔徑 Mounting Hole | 螺紋外徑 | 最大出線孔徑 D2 | 夾緊圈 B1 | 螺紋長度 L1 | 接合長度 L2 | 迫緊頭長度 L3 | 適用電纜 Cable Range | 包 裝 Packing | |
| C1 | C2 | ||||||||||
| NPT-14 | 1/4"-18 NPT | 13.2~13.5 | 13.2 | 13.1 | 8.2 | 6.9 | 7.8 | 19.7 | 13.2 | 3 ~ 6.5 | 50 pcs / 包 |
| NPT-38 | 3/8"-18 NPT | 16.7~17.0 | 16.7 | 16.2 | 10.8 | 10.5 | 14.6 | 23.8 | 16.8 | 5 ~ 10 | |
| NPT-12 | 1/2"-14 NPT | 21.2~21.5 | 21.2 | 20.8 | 14.9 | 14.0 | 12.9 | 28.4 | 18.7 | 10 ~ 14 | |
| NPT-34 | 3/4"-14 NPT | 26.3~26.6 | 26.3 | 25.6 | 18.5 | 18.4 | 14.5 | 29.2 | 22.3 | 13 ~ 18 | |
| NPT-1 | 1"-11.5 NPT | 33.2~33.6 | 33.2 | 32.9 | 26.0 | 25.0 | 14.9 | 35.0 | 25.7 | 18 ~ 25 | 25 pcs / 包 |
| NPT-114 | 1 1/4"-11.5 NPT | 41.9~42.3 | 41.9 | 41.2 | 32.0 | 33.0 | 18.2 | 41.6 | 31.1 | 22 ~ 32 | 10 pcs / 包 |
