絕緣配線槽
絕緣配線槽
絕緣配線槽
絕緣配線槽
絕緣配線槽
材質: | 採用UL合格之南亞PVC(灰色)製成,通過美規94V-0防火等級,歐規M1防火等級,耐燃性佳,絕緣性良好,不自燃,軟化溫度86℃。 | ||||||||||||
構造: | 由槽底及槽蓋兩部份組成,槽底兩側設出線孔,以組合後外部之寬、高為規格標準,UL測試溫度50℃。。 | ||||||||||||
特點: | 1. 配線槽底座兩側出線孔互相對齊,任何處鋸斷或接成 L 型均可保持盤面美觀、整齊。 2. 槽蓋經特殊設計,與配線槽底座組合後絕不脫落,且接合面平滑,不割傷手及擦損附近配線。 3. 出線孔低、組合容易、拆卸簡單,易於配線。 | ||||||||||||
單位:mm | |||||||||||||

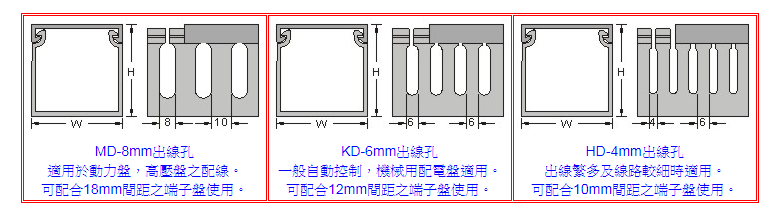

型 號 Item No. | 寬X高 WxH | 電線容量 Wire To Be Contained (以2.0平方計算) | 長 度 Length | ||||||||||
出線孔 | |||||||||||||
8mm | 6mm | 4mm | |||||||||||
![]() | MD-0.5 | HD-0.5 | 15 x 25 | 5 ~ 12 pcs | 1.7M | ||||||||
![]() | MD-0.7 | HD-0.7 | 20 x 20 | 5 ~ 12 pcs | |||||||||
![]() | MD-0 | HD-0 | 25 x 25 | 10 ~ 25 pcs | |||||||||
![]() | MD-1 | KD-1 | HD-1 | 25 x 45 | 20 ~ 25 pcs | ||||||||
MD-1.1 | HD-1.1 | 30 x 30 | 15 ~ 25 pcs | ||||||||||
![]() | MD-1.2 | KD-1.2 | HD-1.2 | 33 x 33 | 25 ~ 45 pcs | ||||||||
![]() | MD-1.5 | KD-1.5 | HD-1.5 | 33 x 45 | 40 ~ 55 pcs | ||||||||
![]() | MD-2 | KD-2 | HD-2 | 45 x 45 | 60 ~ 70 pcs | ||||||||
![]() | MD-2.2 | HD-2.2 | 50 x 50 | 80 ~ 90 pcs | |||||||||
![]() | MD-2.5 | KD-2.5 | HD-2.5 | 65 x 45 | 110 ~ 120 pcs | ||||||||
![]() | MD-3 | KD-3 | HD-3 | 33 x 65 | 60 ~ 75 pcs | ||||||||
![]() | MD-4 | KD-4 | HD-4 | 25 x 65 | 40 ~ 45 pcs | ||||||||
![]() | MD-5 | KD-5 | HD-5 | 45 x 65 | 110 ~ 120 pcs | ||||||||
![]() | MD-5.5 | KD-5.5 | HD-5.5 | 60 x 60 | 120 ~ 135 pcs | ||||||||
![]() | MD-5.7 | KD-5.7 | HD-5.7 | 65 x 65 | 180 ~ 200 pcs | ||||||||
![]() | MD-6 | 72 x 64 | 200 ~ 220 pcs | ||||||||||
![]() | MD-6.5 | HD-6.5 | 33 x 100 | 180 ~ 200 pcs | |||||||||
MD-6.6 | 37.5 x 100 | 180 ~ 200 pcs | |||||||||||
![]() | MD-6.7 | KD-6.7 | HD-6.7 | 48 x 100 | 215 ~ 250 pcs | ||||||||
![]() | MD-6.8 | 55 x 100 | 220 ~ 260 pcs | ||||||||||
![]() | MD-6.9 | 75 x 75 | 200 ~ 250 pcs | ||||||||||
![]() | MD-7 | 70 x 100 | 250 ~ 300 pcs | ||||||||||
![]() | MD-7.1 | 75 x 100 | 260 ~ 320 pcs | ||||||||||
![]() | MD-7.2 | 100 x 50 | 200 ~ 250 pcs | ||||||||||
![]() | MD-7.5 | 100 x 75 | 260 ~ 320 pcs | ||||||||||
![]() | MD-8 | KD-8 | HD-8 | 100 x 100 | 300 ~ 400 pcs | ||||||||
MD-9 | 120 x 75 | 280 ~ 380 pcs | |||||||||||
![]() | MD-10 | 150 x 75 | 335 ~ 500 pcs | ||||||||||
![]() | MD-12 | 150 x 100 | 450 ~ 600 pcs | ||||||||||
![]() | MD-15 | 200 x 100 | 600 ~ 800 pcs | ||||||||||
![]() | MD-21 | 200 x 150 | 1040 ~ 1200 pcs | ||||||||||
MD-22 | 200 x 200 | 1200 ~ 1600 pcs | |||||||||||
MD-30 | 300 x 100 | 1040 ~ 1200 pcs |
