含膠型防滑配線槽
含膠型防滑配線槽
含膠型防滑配線槽
| 材質： | 採用UL合格之南亞PVC（灰色）製成，通過美規94V-0防火等級，歐規M1防火等級，耐燃性佳，絕緣性良好，不自燃，軟化溫度86℃。膠層為PE共聚合物 (PE copolymer)。 | ||||||||||||
| 構造： | 由槽底及槽蓋兩部份組成，槽底兩側設出線孔，以組合後外部之寬、高為規格標準，UL測試溫度50℃。 | ||||||||||||
| 特點： | 1. 配線槽底座兩側出線孔互相對齊，任何處鋸斷或接成 L 型均可保持盤面美觀、整齊。 2. 槽蓋經特殊設計，與配線槽底座組合後絕不脫落，且接合面平滑，不割傷手及擦損附近配線。 3. 出線孔低、組合容易、拆卸簡單，易於配線。 4. 於配線槽上蓋掛勾之內面設有「特殊止滑膠層」，能有效增加澀度及黏度，使線槽與上蓋密合，防止上蓋滑動、脫落，更利垂直上下佈線作業，提昇施工效率 | ||||||||||||
  | |||||||||||||
| 單位：mm | |||||||||||||
| 型 號 Item No. | 寬X高 WxH | 電線容量 Wire To Be Contained (以2.0平方計算) | 長 度 Length | ||||||||||

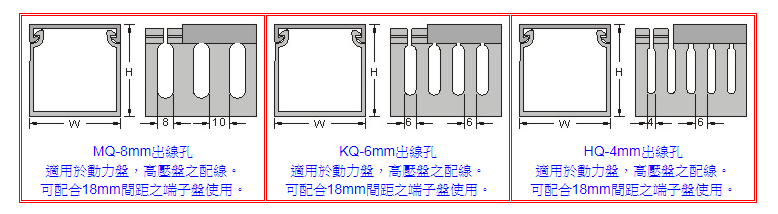

| 出線孔 | |||||||||||||
| 8mm | 6mm | 4mm | |||||||||||
| MQ-0.7 | HQ-0.7 | 20 x 20 | 5 ~ 12 pcs | 1.7M | |||||||||
| MQ-0 | HQ-0 | 25 x 25 | 10 ~ 25 pcs | ||||||||||
| MQ-1 | KQ-1 | HQ-1 | 25 x 45 | 20 ~ 25 pcs | |||||||||
| MQ-1.1 | HQ-1.1 | 30 x 30 | 15 ~ 25 pcs | ||||||||||
| MQ-1.2 | KQ-1.2 | HQ-1.2 | 33 x 33 | 25 ~ 45 pcs | |||||||||
| MQ-1.5 | KQ-1.5 | HQ-1.5 | 33 x 45 | 40 ~ 55 pcs | |||||||||
| MQ-2 | KQ-2 | HQ-2 | 45 x 45 | 60 ~ 70 pcs | |||||||||
| MQ-2.2 | HQ-2.2 | 50 x 50 | 80 ~ 90 pcs | ||||||||||
| MQ-2.5 | KQ-2.5 | HQ-2.5 | 65 x 45 | 110 ~ 120 pcs | |||||||||
| MQ-3 | KQ-3 | HQ-3 | 33 x 65 | 60 ~ 75 pcs | |||||||||
| MQ-4 | KQ-4 | HQ-4 | 25 x 65 | 40 ~ 45 pcs | |||||||||
| MQ-5 | KQ-5 | HQ-5 | 45 x 65 | 110 ~ 120 pcs | |||||||||
| MQ-5.5 | KQ-5.5 | HQ-5.5 | 60 x 60 | 120 ~ 135 pcs | |||||||||
| MQ-5.7 | KQ-5.7 | HQ-5.7 | 65 x 65 | 180 ~ 200 pcs | |||||||||
| MQ-6 | 72 x 64 | 200 ~ 220 pcs | |||||||||||
| MQ-6.5 | HQ-6.5 | 33 x 100 | 180 ~ 200 pcs | ||||||||||
| MQ-6.6 | 37.5 x 100 | 180 ~ 200 pcs | |||||||||||
| MQ-6.7 | KQ-6.7 | HQ-6.7 | 48 x 100 | 215 ~ 250 pcs | |||||||||
| MQ-6.8 | 55 x 100 | 220 ~ 260 pcs | |||||||||||
| MQ-6.9 | 75 x 75 | 200 ~ 250 pcs | |||||||||||
| MQ-7 | 70 x 100 | 250 ~ 300 pcs | |||||||||||
| MQ-7.1 | 75 x 100 | 260 ~ 320 pcs | |||||||||||
| MQ-7.2 | 100 x 50 | 200 ~ 250 pcs | |||||||||||
| MQ-7.5 | 100 x 75 | 260 ~ 320 pcs | |||||||||||
| MQ-8 | KQ-8 | HQ-8 | 100 x 100 | 300 ~ 400 pcs | |||||||||
| MQ-9 | 120 x 75 | 280 ~ 380 pcs | |||||||||||
