高壓支持礙子
高壓支持礙子
高壓支持礙子

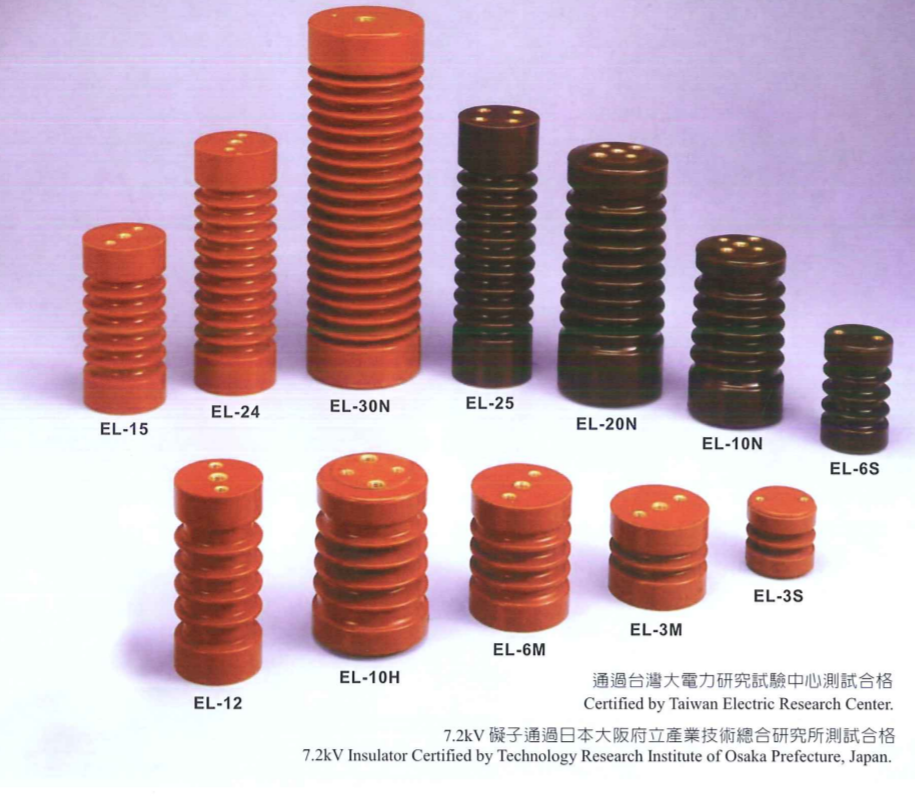

| 件號 | EL-30N | EL-20N | EL-10N | EL-10H | EL-25 | EL-24 | EL-15 | EL-12 | EL-6M | EL-3M | EL-6S | EL-3S | ||
| 兩端外徑ψ(A/B),mm End dianeters(A/B),mm | 100 | 85/90 | 75/80 | 75/80 | 70 | 70 | 70 | 58 | 70 | 70 | 55 | 50 | ||
| 高度(H),mm Height,mm | 310 | 210 | 145 | 115 | 230 | 210 | 142 | 130 | 90 | 60 | 90 | 50 | ||
| 表面漏洩距離,mm Surface leakage distance,mm | 630 | 330 | 240 | 190 | 375 | 356 | 210 | 172 | 125 | 88 | 130 | 65 | ||
| 定格電壓,kV Rated voltage,kV | 36 | 22 | 16.5 | 12 | 25 | 24 | 15 | 12 | 7.2 | 3.6 | 7.2 | 3.6 | ||
| 低頻耐電壓強度1分鐘,kV Low frequency dielectric strength, kV | 75 | 50 | 36 | 28 | 60 | 60 | 50 | 36 | 22 | 16 | 22 | 16 | ||
| 衝擊波耐電壓強度,kV Impulse voltage resistance,kV | 200 | 125 | 95 | 75 | 150 | 125 | 110 | 95 | 75 | 60 | 60 | 45 | ||
| 耐曲折強度1 分鐘,kg Persistent bending strength,1 min,kg | 500 | 600 | 600 | 600 | 300 | 300 | 400 | 300 | 400 | 400 | 250 | 150 | ||
| 拉伸強度,kg Tensile strength ,kg | >3000 | >2000 | >2000 | >2000 | >2000 | >1500 | >1500 | >2000 | >1200 | >1200 | >1800 | >1000 | ||
| 扭力強度kg-m Torque strength, kg-m | >25 | >25 | >25 | >25 | >25 | >25 | >25 | >25 | >25 | >25 | >25 | >20 | ||

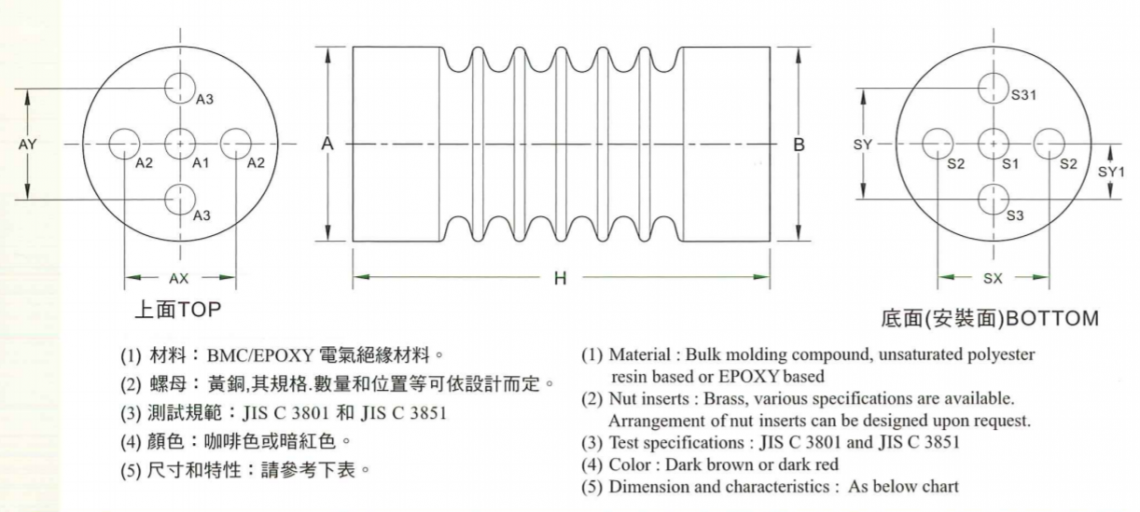

| 螺母排列 INSERTS ARRANGEMENT | 上面 TOP | A1 | M16 | M10 | M10 | - | - | M10 | M10 | M10 | M10 | M10 | - | - |
| A2 | M8 | M8 | M8 | M8 | M10 | - | - | M8 | M8 | M8 | - | M6 | ||
| A3 | - | M10 | M10 | M10 | M10 | M8 | M8 | - | - | - | M8 | - | ||
| AX | 40 | 34 | 34 | 34 | 40 | - | - | 36 | 40 | 40 | - | 32 | ||
| AY | - | 40 | 40 | 40 | 40 | 40 | 40 | - | - | - | 32 | - | ||
| 底面 (安裝面) BOTTOM | S1 | M16 | - | - | - | - | M10 | M10 | M10 | M10 | M10 | M10 | M8 | |
| S2 | - | M10 | M10 | M10 | - | - | - | - | - | - | - | - | ||
| S3 | M4 | M10 | M10 | - | M10 | - | - | - | - | - | - | - | ||
| S31 | - | M10 | M10 | - | M10 | - | - | - | - | - | - | - | ||
| SX | - | 40 | 40 | 40 | - | - | - | - | - | - | - | - | ||
| SY | - | 40 | 40 | - | 40 | - | - | - | - | - | - | - | ||
| SY1 | 30 | - | - | - | - | - | - | - | - | - | - | - | ||
